商品描述

主板型号：NXN3588-CORE-B2_5272

主控芯片：RK3588/RK3588J
运行内存：LPDDR4X，最高可选32GB
内置存储：eMMC，最高可选256GB
电源输入：4V
主板尺寸：52mm×72mm
操作系统：支持Android/Linux Buildroot/Debian/Ubuntu，支持适配银河麒麟等国产操作系统
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持

定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买


产品简介

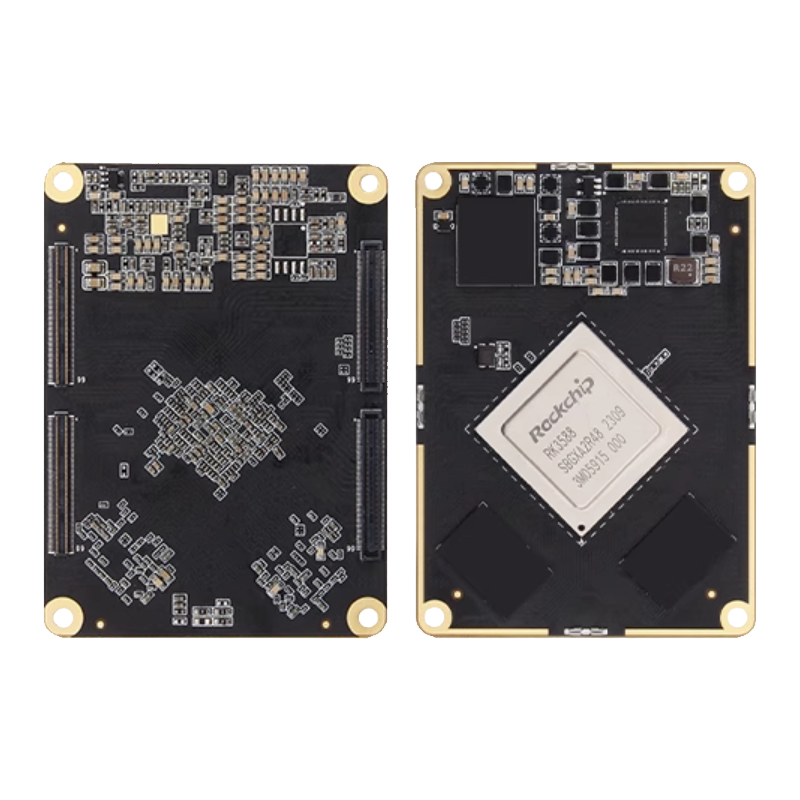

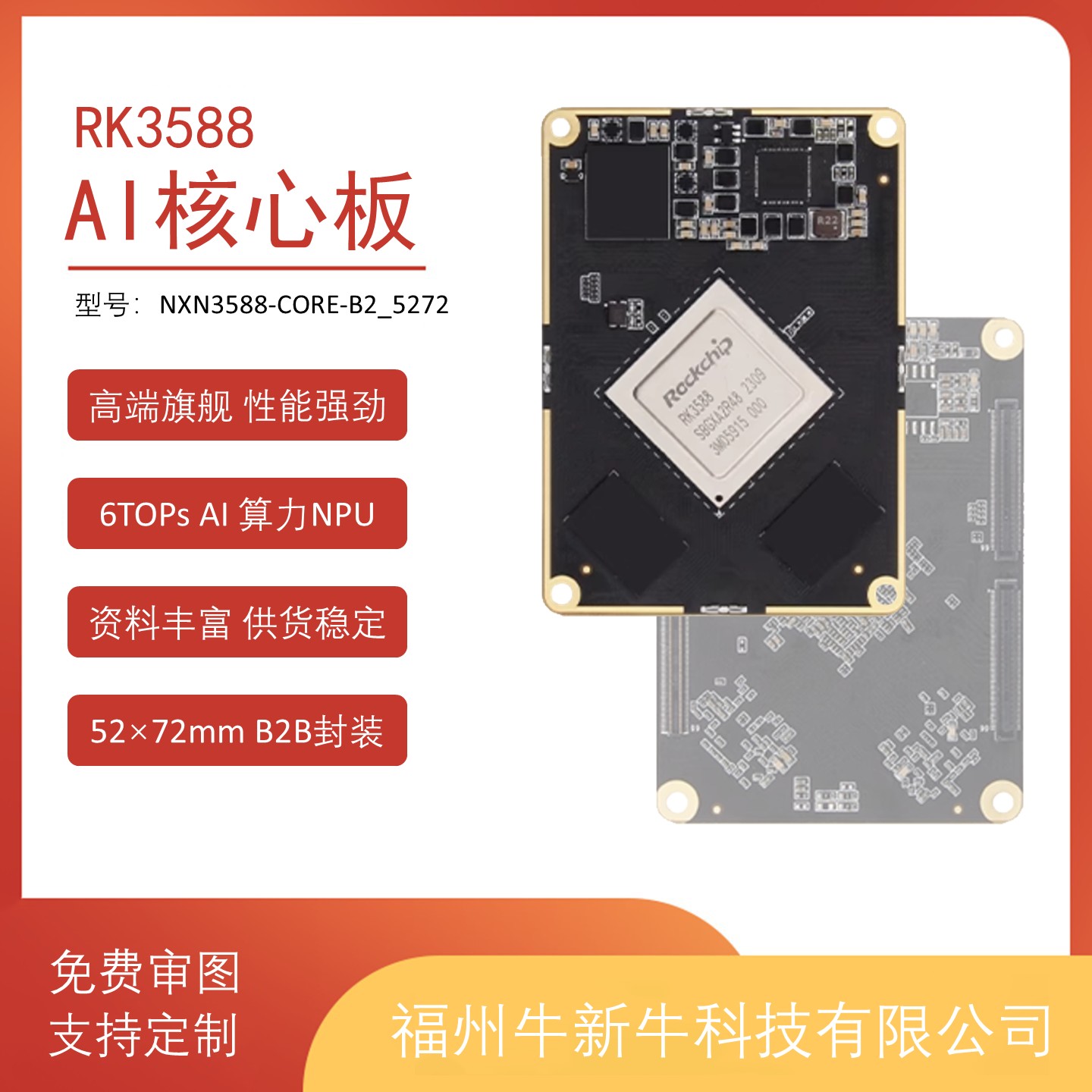

NXN3588-CORE-B2_5272核心板模块是福州牛新牛科技有限公司推出的一款高性能AIoT核心板。它基于瑞芯微旗舰级RK3588芯片，采用8核64位ARM架构（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz），并集成6 TOPS NPU，内置 Mali-G610 MP4 GPU，支持复杂3D图形运算，最大支持16GB运行内存，支持市面通用显示屏接口，支持多屏异显，支持多种摄像头传感器。该核心板采用4个80PIN的高性能板对板连接器，尺寸小巧，接口丰富，拆卸方便，可以很灵活地嵌入到您的各类设备中。


主要硬件指标


尺寸长×宽×高：72mm×52mm×5.7mm，连接器配合高度3mm
连接方式4个100PIN高性能板对板连接器
CPURockchip RK3588 八核64位处理器（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz）
NPU6 TOPS
GPUMali G610 MP4，支持OpenGL ES 1.1/2.0/3.2, OpenCL 2.2, Vulkan 1.2
VPU支持8K@60fps H.265/VP9视频解码和8K@30fps H.265/H.264编码
运行内存LPDDR4X 可选配4GB/8GB/16GB
存储器EMMC5.1 可选配32GB/64GB/128GB/256GB
电源管理RK806-1  + 分立电源
工作电压3.3V-5.5V 5A 典型电压4V
支持操作系统Android12/13/14，Ubuntu20.04/24.04，Debian11，Linux Buildroot + QT
系统升级支持通过USB-OTG接口或TF卡升级系统
工作温度

消费级 -20℃至+60℃

工业级 -40℃至+80℃

重量≈11g


核心板引出接口


HDMI2路 HDMI 显示输出 最高支持4K显示
eDP2路 4Lane eDP 显示输出 最高支持2K显示
DP2路 4Lane DP显示输出 最高支持4K显示
MIPI DSI2路 MIPI DSI显示输出 最高支持2K显示
MIPI CSI6路 MIPI CAMERA CSI 输入
I2S3路 I2S（2路 8通道 / 1路 2通道）
PCIE1路 PCIE3.0 X4 + 3路PCIE2.0 X1，最多可以拆分为5路1 Lane PCIE
SATA3路 SATA3.0
USB2.02路 USB2.0 HOST2.0
USB3.02路 USB OTG3.1/2.0/TypeC
以太网2路 RGMII 千兆以太网接口
UART10路 串口
SPI
5路 SPI接口
I2C7路 I2C接口
PWM15路 PWM
SDIO2路 SDIO接口 其中一路接TF卡，另外一路可接SDIO WiFi
ADC4路 模拟ADC
GPIO120路 GPIO（部分GPIO为复用功能）


功能及驱动支持列表


功能或驱动androidLinux DebianLinux UbuntuLinux Buildroot
CPU✔✔✔✔
GPU✔✔✔✔
NPU✔✔✔✔
硬件编解码✔✔✔✔
PCIE总线✔✔✔✔
USB总线✔✔✔✔
TYPE-C0（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
TYPE-C1（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
HDMI0 1080P 显示✔✔✔✔
HDMI1 1080P 显示
✔✔✔✔
MIPI DSI0 显示✔✔✔✔
MIPI DSI1 显示✔✔✔✔
eDP0 显示✔✔✔✔
eDP1 显示✔✔✔✔
CSI摄像头-IMX415✔✔✔✔
AHD摄像头（AHD-CSI）-TP2815✔✔✔✔
LED指示灯（系统呼吸灯）✔✔✔✔
RTC（外挂HYM8563，掉电时间保持）✔✔✔✔
喇叭✔✔✔✔
耳机✔✔✔✔
麦克风输入✔✔✔✔
USB摄像头✔✔✔✔
AP6275P WIFI/BT模块✔✔✔✔
RGMII 千兆以太网✔✔✔✔
RMII 百兆以太网✔✔✔✔
4G 通讯模块✔✔✔✔
5G 通讯模块✔✔✔✔
PCIE 千兆以太网✔✔✔✔
TF存储卡✔✔✔✔
复位按键✔✔✔✔
升级按键✔✔✔✔
