一种支持HDMI音视频采集环出功能的RK3568主板

一种支持HDMI音视频采集环出功能的RK3568主板

产品型号：NNEWN-AIO-RK3568-A01
产品简介：该主板是一款采用Rockchip RK3568作为主控芯片的以支持HDMI音视频采集环出功能为主要特点的面向行业应用的智能板卡
操作系统：默认支持Linux bulidroot/Debian10/Ubuntu18.04
典型应用：HDMI视频采集存储并实现直播推流；HDMI视频采集分析并根据分析结果输出控制
产品状态：某已量产产品的衍生产品，已完成设计，可直接打样，也可根据客户需求进行二次定制开发

20000.00
2799.00

商品描述

产品型号：NNEWN-AIO-RK3568-A01
产品简介：该主板是一款采用Rockchip RK3568作为主控芯片的以支持HDMI音视频采集环出功能为主要特点的面向行业应用的智能板卡
操作系统：默认支持Linux bulidroot/Debian10/Ubuntu18.04
典型应用：HDMI视频采集存储并实现直播推流；HDMI视频采集分析并根据分析结果输出控制
产品状态：某已量产产品的衍生产品，已完成设计，可直接打样，也可根据客户需求进行二次定制开发

NNEWN-AIO-RK3568-A01是一款采用Rockchip RK3568作为主控芯片的以支持HDMI音视频采集环出功能为主要特点的面向行业应用的智能板卡，该板卡充分发挥了RK3568主控芯片强大的性能和丰富的接口，是一款集成度很高的结构紧凑的可以广泛应用到各种场景的行业通用型板卡。


一、规格参数

特性/功能/接口

详细说明

主控芯片

Rockchip RK3568

中央处理器(CPU)

ARM Cortex-A55×4，主频高达1.8GHz

图形处理器(GPU)

ARM Mali-G52

支持OpenGLES1.1/2.0/3.2、OpenCL 2.2 和 Vulkan 1.2

专有2D硬件加速引擎

视频编解码

视频解码Decoder：4K     60FPS   H.264/H.265/AV1

视频编码Encoder：4K     30FPS   H.264/H.265

支持高质量IPEG编解码

运行内存

4GB LPDDR4，可选2GB/8GB

机身存储

32GB eMMC，可选16GB、64GB、128GB

主板供电

DC12V，≥2A

操作系统

默认支持Linux     Bulidroot/Debian10/Ubuntu10.04

支持适配Android11/12

支持适配银河麒麟KylinOS、统信UOS、开发鸿蒙OpenHarmony等国产操作系统

系统升级

支持通过USB本地升级

HDMI音视频采集

支持2K@60FPS视频采集，支持HDMI音频采集

HDMI音视频环出

支持4K@60FPS视频无损环出，支持HDMI音频无损环出

系统显示输出接口

支持1路HDMI显示输出

支持1路eDP显示输出

支持1路MIPI/LVDS显示输出

触屏接口

提供1路I2C触屏接口

音频接口

提供1路3.5mm带麦标准耳机接口

提供1路支持8Ω1W的喇叭输出接口

提供1路麦克风输入接口

以太网接口

支持1路千兆以太网，另有支持2路千兆以太网的版本，需要的用户可以咨询客户

WiFi

支持双频双天线WiFi6

蓝牙

支持蓝牙5.0

4G/5G移动通信

支持通过M.2扩展4G/5G模块

USB接口

1×USB3.0 Type-A OTG

2×USB2.0 Type-A HOST

串口通信

提供1路UART-TTL串口，另外该串口具有DEBUG功能

提供1路RS485串口

RTC功能

支持

LED指示灯

提供1个工作指示灯，并预留1个可连接指示灯的2PIN插座

按键

提供1个复位按键

提供1个升级按键

提供1个可连接开机按键的2PIN插座

预留40PIN接口

提供1个40PIN   2.54间距排针，预留一路GMAC信号引脚，可复用为通用GPIO或UART/I2C等功能引脚

工作温度

0℃至50℃（可以根据不同工况，PIN TO PIN支持-20℃至65℃的工业级芯片RK3568J和支持-40℃至85℃的车规级芯片RK3568M）

存储温度

-40℃至80℃

机械尺寸

160×114mm

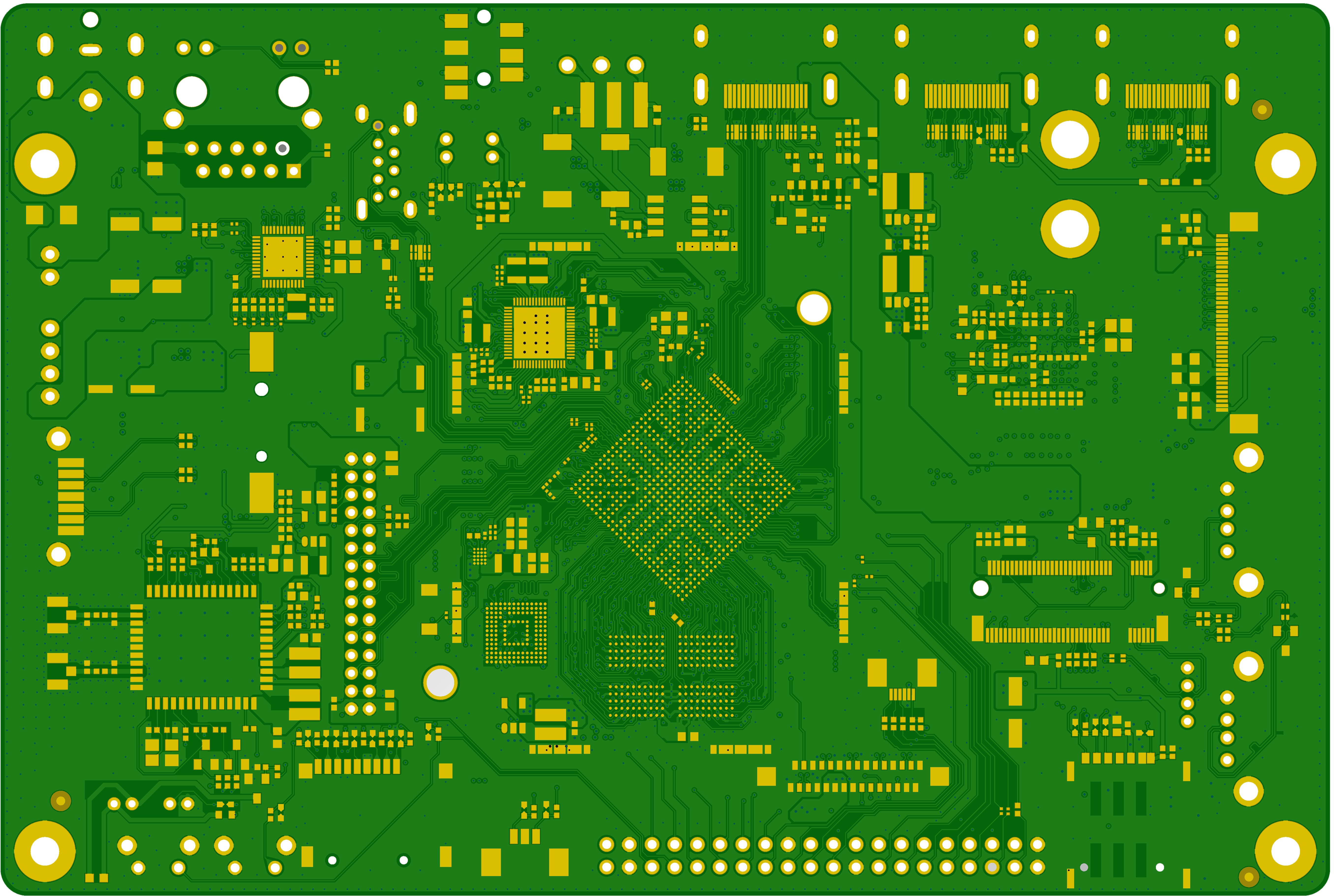

二、PCB图示




基于NNEWN-AIO-RK3568-A01，我们适配了多种主流操作系统并且针对产品特性搭建了一些测试DEMO进行功能演示，列举如下，可供您参考，如有疑问请及时联系我们获取更多支持。

一、操作系统篇

    该主板默认支持Linux Bulidroot/Debian10/Ubuntu18.04，可支持Android11/12，支持适配国产操作系统KylinOS（银河麒麟）、OpenHarmonyOS（开放鸿蒙）



二、典型应用篇

1、HDMI音视频采集分析及控制输出（可应用于公共大屏显示AI审核/HDMI显示氛围灯控制）

HDMI音视频采集-HDMI无损环出-HDMI音视频编码存储分析-根据分析结果控制输出显示或其他执行单元

2、HDMI音视频采集存储及直播推流（可应用直播推流）

HDMI音视频采集-HDMI环出实时监控-HDMI音视频编码存储-HDMI音视频直播推流

3、特定场所视频输出安全控制

人脸采集-人脸识别-控制显示输出


三、更多拓展篇

举例如下

1、增加HDMI 2进1出控制电路，实现自动切换显示输出为环出视频源或者系统视频源

2、增加HDMI 2进1出控制电路，实现自动切换视频输入为A视频源或者B视频源

3、增加




本文介绍NNEWN-AIO-RK3568-A01目前可提供资料文档情况，我们将根据您采购的套餐类型释放相应的资料文档给您，如您所需的资料文档不在下面列表里面或您所采购套餐不包含您所需要的资料文档，您可与我司联系沟通单独索要该资料。

├── 产品

│   ├── 产品规格书

│   ├── 产品使用入门指南

├── 硬件设计

│   ├── 原理图PDF文件

│   ├── 原理图设计说明文档

│   ├── 原理图DSN源文件

│   ├── PCB BRD源文件

│   ├── 原理图封装库文件

│   ├── PCB封装库文件

│   ├── 关键元器件规格书

│   ├── PCBA 3D模型文件

├── 系统固件

│   ├── Linux Bulidroot系统固件

│   ├── Linux Ubuntu20.04系统固件

│   ├── Linux Debian11系统固件

│   ├── Android12系统固件

│   ├── 银河麒麟KylinV10国产操作系统固件

│   ├── 开放鸿蒙OpenHarmony3.1国产操作系统固件

│   ├── 统信UOS国产操作系统固件

├── SDK源代码

│   ├── Linux Bulidroot SDK源代码

│   ├── Linux Ubuntu20.04 SDK源代码

│   ├── Linux Debian11 SDK源代码

│   ├── Android12 SDK源代码

│   ├── 银河麒麟KylinV10 SDK源代码

│   ├── 开放鸿蒙OpenHarmony3.1 SDK源代码

│   ├── 统信UOS SDK源代码

├── 软件开发指南

│   ├── 软件开发说明文档合集

├── 生产制造

│   ├── PCB GERBER文件

│   ├── PCB制板说明文件

│   ├── 物料清单BOM

│   ├── SMT坐标文件

│   ├── 工厂测试程序及其说明文档
